Adaptér (redukce) pro přechod z Android 2 DIN rádia na standard ISO 16 PIN

Detailní popis produktu

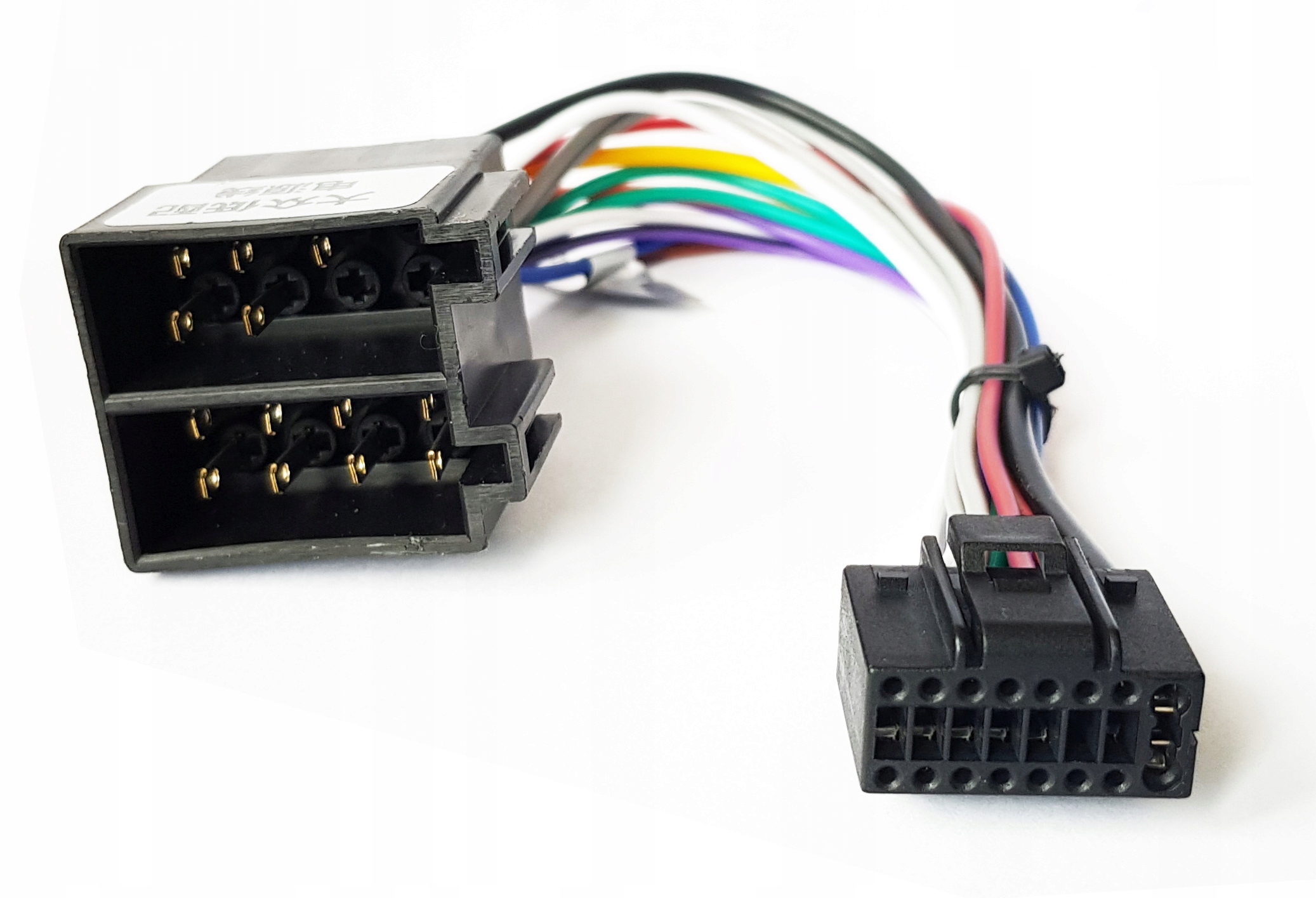

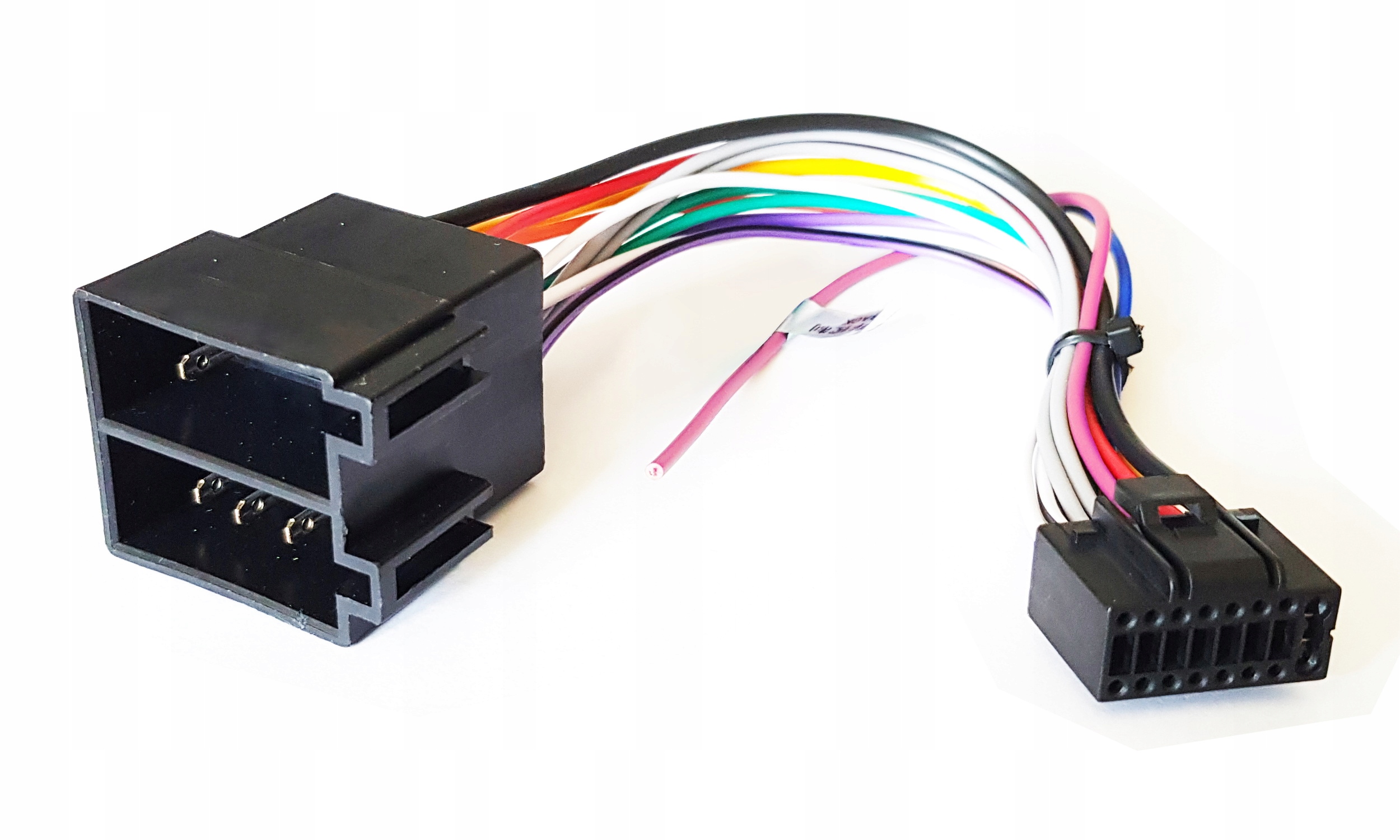

ISO adaptér navržený pro připojení čínských rádií 2 DIN vybavených systémem Android. Vyznačuje se spolehlivým provozem a intuitivním připojením. Schéma zapojení jednotlivých pinů viz. níže.

Klíčové vlastnosti:

• Kompatibilita: Čínská rádia 2 DIN vybavená systémem Android,
• Provozní spolehlivost,
• Počet pinů: 14,
• Kvalitní provedení,
• Umožňuje bezproblémovou instalaci rádia, pokud původní konektor - kostka způsobuje chyby v propojení.

Schéma zapojení:

1. Fialovo-černý vodič - Zadní pravý reproduktor - mínus,
2. Fialový vodič - Zadní pravý reproduktor - plus,
3. Zelený vodič - Levý zadní reproduktor - plus,
4. Zeleno-černý vodič - Levý zadní reproduktor - mínus,
5. Modrý vodič - Anténa / buzení zesilovače,
6. Neobsazeno,
7. Oranžový vodič - detekce zapnutých světel (automatické ztlumení podsvícení obrazovky rádia),
8. Žlutý vodič - + 12V stálé napětí z baterie,
9. Bílý vodič - Přední levý reproduktor - plus,
10. Černo-bílý vodič - Přední a levý reproduktor - mínus,
11. Šedý vodič - Přední pravý reproduktor plus,
12. Šedo-černý vodič - Přední pravý reproduktor - mínus,
13. Bílo-červený vodič- Key 1 ovládání z volantu,
14. Hnědý vodič - parkovací kamera,
15. Červený vodič - + 12 V přes zapalování,
16. Černý vodič - zem, kostra.
